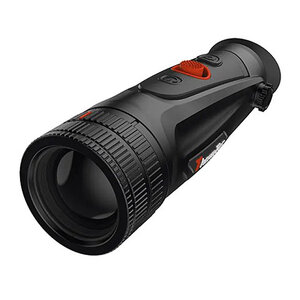

De ThermTec Cyclops CP 340D is een Handheld thermische observatie camera met een van de beste specificities in de markt. Deze unieke Cyclops CP 340D Warmtebeeldcamera met 384x288px sensor heeft een dubbel gezichtsveld met maar liefst 2 lenzen, waardoor u niet meer hoeft te kiezen tussen een groot zichtveld voor detectie of meer details voor identificatie, want met deze unit heeft het nu beide binnen handbereik;
- Breed gezichtsveld tot 13,1° met een brandpuntsafstand van 20 mm kan worden gebruikt voor detectie;
- Smal gezichtsveld tot 6,6° met een brandpuntsafstand van 40 mm kan worden gebruikt voor identificatie.
De grote detectieafstand (persoon 1,7 m) tot 1500 meter van deze CP 340D unit geeft u een groot bereik om wild of voertuigen, bewegende mensen en dieren te detecteren. Daarnaast biedt de 1-6X HD Hoge precisie zoom een uitstekende scherpte en de hoogste resolutie van details van minimale 1x tot maximale 6x vergroting.
Cyclops CP340D met 384x288px sensor, 12µm
De ThermTec Cyclops CP340D heeft een sensor grootte van 384x288 pixels, Een pixel afstand van 12 microns VOx Detector en een NETD gevoeligheid voor warmte van minder dan 25 millikelvin (mK). Dit is een van de meest belangrijke specificaties voor elke warmtebeeldkijker. NETD geeft de minimum detecteerbare temperatuur verschillen weer in de omgeving. Dit wordt gemeten in Millikelvin. Een betere NETD-waarde zorgt voor betere afstandprestaties over grotere afstanden. Deze ThermTec Cyclops unit heeft een rating van 25 Millikelvin, hetgeen leidend is in deze markt. Veel andere fabrikanten van warmtebeeldkijkers hebben een 30mK. 40mK, 50mK of zelfs 100mK rating. Net als met Pixelpitch is hoe kleiner, hoe beter.
Nieuwste generatie hooggevoelige sensor met systeemprestatie NETD < 25 mK
De nieuwe Cyclops D-serie heeft deze nieuwe hooggevoelige sensor met een NETD-waarde van < 25 mK systeemprestatie voor gebruik in ongunstige weersomstandigheden. Dit omvat een hogere thermische gevoeligheid en sterker contrasterende objectbeelden, wat zorgt voor betere details en beeldvisualisatie, zelfs bij een hoge luchtvochtigheid, mist of regen. Met een lage NETD-waarde van < 25 mK worden de kleinste verschillen opgelost. Dit is vooral handig in de zomerhitte, wanneer de temperatuurverschillen tussen het wild en de omgeving aanzienlijk kleiner zijn, of om de beeldkwaliteit stabiel te houden bij een hoge luchtvochtigheid.
CP 340D warmtekijker met dubbel gezichtsveld; 40mm lens en 20mm lens
Het bijzondere aan deze CP 340D warmtekijker is dat hij met dubbel gezichtsveld heeft met 2 objectieflensen waar tussen u kunt wisselen. Hij heeft een 20mm lens en u kunt hem terug schakelen naar de 40mm lens. Dat gaat heel eenvoudig door het objectief te verdraaien.
- De 40mm lens heeft een 3,8x optische vergroting met een doorlopende 1x tot 6x digitale vergroting en een gezichtveld van 6,6 tot 4,9 graden.
- De 20mm lens heeft een 1,9x optische vergroting met een doorlopende 1x tot 6x digitale vergroting met een groot 13,1 tot 9,9 graden gezichtveld.
Deze CP 340D unit heeft een detectieafstand van 1500 meter.
AMOLED-scherm met 384x288px
AMOLED microdisplays zijn geminiaturiseerde displays met een hoge resolutie en een typische pixeldichtheid > 1400 dpi. De hoge pixeldichtheid is niet zichtbaar met het blote oog, dus er is altijd een vergrootglas nodig. In tegenstelling tot modulerende LCD- of LCOS-technologieën zijn OLED microdisplays zelfhelderend, met contrastverhoudingen van meer dan 10.000:1 en functioneren ze betrouwbaar, zelfs bij extreem lage temperaturen (-30 °C).
Toepassing ThermTec Cyclops CP 340D Warmtebeeldcamera
- Nachtelijke jacht
- Observatie
- Reddingsoperaties
- Wandelen en reizen
Uitgebreide beeldinstellingen
Om beter tegemoet te komen aan de verschillende eisen van gebruikers op het gebied van visuele ervaring, biedt de nieuwe Cyclops D-serie camera sensorhelderheid, contrast, scherpte en ruiswering in 10 niveaus, schermhelderheid in 5 niveaus en drie kleuren achtergrondverlichting (grijs, blauw en paars).
Eenvoudige bediening van de ThermTec Cyclops CP 340D
- Lens: Helemaal vooraan zit de objectieflens met de focusring. Vlak daar achter zit de ring waarmee u tussen het 20mm en 40mm objectief kunt schakelen.
- AAN/UIT-knop: Dan komt de Power-knop voor in- en uitschakelen. Deze doet tevens dienst als standby-mode. U klikt erop en dan gaat het scherm uit. Klikt u nog eens, dan verschijnt het scherm weer. Door de Powerknop even ingedrukt te houden, schakelt de unit uit.
- Joystickbediening (Rode knop): Met de goed ontworpen joystick kun je gemakkelijk menubedieningen uitvoeren door de knop in een willekeurige richting te bewegen. Deze rode knop in het midden heeft verschillende functies;
- Vooruit: vergroten van vergroting
- Achteruit: verkleinen van vergroting
- Naar rechts: verandert de kleurenfilters
- Naar links: in- en uitschakelen van de afstandmeterfunctie
- Dubbelklik: Opent het menu voor de intellingen van de unit
- Ingedrukt houden: Reset de sensor
- Fotoknop: Is voor beeldopname en video-opname
- Tandwiel nabij oculair: Is om het beeldscherm scherp te stellen
6 Kleurenpallets
Deze CP 340D unit heeft 6 kleurenpallets om uit te kiezen; Violet/Fusion, Red Hots, Black Hot, White Hot, Green Hot, Gouden functie.
- Warmte = zwart - geschikt voor nauwkeurige respons
- Warmte = wit - het meest geschikt voor nauwkeurige respons
- Warmte = Groen - biedt 's nachts verlichting voor de ogen (kan worden uitgeschakeld in het snelmenu)
- Warmte = Rood - voor snelle detectie van de warmste bronnen (kan worden uitgeschakeld in het snelle menu)
- Warmte = Violet - zorgt voor de visualisatie van koelere gebieden (kan worden gedeactiveerd in het snelle menu)
- Warmte = Goud (kan worden uitgeschakeld in het snelle menu)
Kleuren die u nooit wilt gebruiken, kunnen worden uitgeschakeld in het menu. U kunt 2,3,4,5 of 6 kleurenpaletten in het snelle menu hebben en hoeft dus niet door alle kleurenpaletten te bladeren die u niet nodig heeft.
Geïntegreerde oplaadbare batterij met een enorme levensduur van 12 uur
De geïntegreerde batterij heeft
voldoende capaciteit om 12 uur te werken. Het scherm op donker zetten (automatisch of handmatig) blijkt daarom ook een voordeel te zijn. De batterij kan flexibel (met de bijgeleverde USB-kabel) worden opgeladen via USB-C in de auto of bij elke USB-poort of met een USB powerbank. Met de indicator in het scherm kunt u zien of de batterij nog voldoende is opgeladen.
AI objectdetectie, AI afstandmeting & melding
De AI-afstandsmeting, gebaseerd op het deep learning-algoritme, kan automatisch tot 6 dieren en personen identificeren en de geschatte afstand direct tijdens gebruik weergeven. U krijgt direct een melding wanneer een object het gezichtsveld van de camera binnenkomt en u ontvangt een bericht op uw eindapparaat met een indicatie van de geschatte afstand en of het een mens of een dier is. De melding kan worden gedaan met een geluidssignaal, trilling of geluidloos.
De ingebouwde AI Afstandmeter markeert feitelijk alle populairste doelen in uw blikveld. Boven elk doel komt dan een tekstbox die u een inschatting geeft van hoe ver dat doel van u verwijderd is.
ThermTec Warmtecamera met Achtergrondmodus, Objectmodus en Target Outline Mode
De ThermTec Warmtecamera gebruikt 3 verschillende kijkmodi;
- Achtergrondmodus (WDR): Kan het beste gebruikt worden in goede lichtomstandigheden met meer licht
- Objectmodus: Kan het beste gebruikt worden in bedekte omstandigheden als u bijvoorbeeld kijkt tussen struiken en dichte begroeïing, om zo de levendigheid wat meer naar voren te halen.
- Target Outline Mode: Door de joystick lang naar rechts in te drukken kunt u de Target Outline Modus activeren. Hiermee kunt u de contouren van uw doelen in het donker waarnemen. Deze modus zal u helpen om het sterke lichtcontrast voor uw ogen te verminderen.
Extra functies van de Cyclops CP 340D Thermische camera
- Licht en handig - Dankzij de compacte afmetingen is het een lichtgewicht en handige metgezel, waar je ook naartoe gaat.
- Elektronische beeldstabilisatie - Dit zorgt voor heldere en nauwkeurige beelden, zelfs in scènes met veel beweging.
- PIP - Dit geeft u de mogelijkheid om het beeld van uw target 2x te vergroten en als een klein inzetbeeld in uw scherm weer te geven. Deze ziet u dan Picture in Picture (PIP) in uw scherm.
- GPS-functie - Stelt gebruikers in staat om hun coördinaten in realtime te kennen, wat veldactiviteiten veiliger maakt.
- Foto-/videorecorder - Geïntegreerde foto- en video-opname maakt het delen van de thermische actie snel en eenvoudig, met de functies voor afspelen en APP delen.
- Ingebouwde AI afstandsmeter - Op basis van een algoritme voor diep leren kan de afstand tot het object automatisch worden gemeten.
- Breed scala aan kleurenpaletten - 6 thermische beeldpaletten met comfortabele visuele ervaring, om te voldoen aan verschillende omgevingen en weersomstandigheden.
- Twee beeldmodi - Ontworpen met zowel WDR-modus en doelmodus, legt het duidelijk details vast onder verschillende scenario's als dat nodig is. De WDR-modus is geschikt voor lichtomstandigheden met een hoog contrast, terwijl de doelmodus je helpt om je beter te concentreren op je doelen.
- IP67-bescherming - Voorzien van weerbestendigheid volgens IP67 is hij beschermd tegen zware regenval, sneeuw, rook, smog of stof.
- 12 uur werken op één acculading - Ingebouwde batterij met 12 uur superlange capaciteit, die zorgt voor een aangename en toegewijde buitenervaring zonder zorgen.
2-weg WiFi Functie
De 2-weg WiFi-functie stelt de gebruiker niet alleen in staat om de app te bedienen of weer te geven (door het warmtebeeldapparaat via WiFi aan te sluiten op een smartphone of tablet), maar behoudt ook de bestaande internetverbinding van de eindapparaten via 4G / 5G / LTE, zodat het livebeeld of de beelden/video's die via het apparaat zijn opgenomen in realtime kunnen worden gedeeld met andere gebruikers of vrienden.
Smart Thermal App
D.m.v. de Smart Thermal App kunt u de ThermTec Cyclops CP340D Warmtebeeldcamera via Wifi met uw smartphone of tablet verbinden. De Warmtebeeldcamera zal een Hotspot netwerk aanmaken waarmee het mobiele apparaat kan verbinden door het instellen van de WLAN op de smartphone of tablet. Vervolgens kan de camera worden geselecteerd in de App en kan ere en verbinding mee worden gemaakt. Met deze app kan ook de software in de unit geupdate worden:
Video; ThermTec Cyclops CP 340D Warmtebeeldcamera met 20mm en 40mm lens
Bron:
https://www.youtube.com/watch?v=8XicBLVUhs0&t=51s
Over Thermtec
Thermtec werd opgericht in 2011 en is wereldwijd een toonaangevende fabrikant van producten op het gebied van warmtebeeldtechnologie. Ze richten zich op het onderzoek naar en de productie van infraroodsystemen voor thermische beeldvorming, naast algemene infraroodoplossingen. Het bedrijf ontwerpt, produceert, verkoopt en distribueert producten en biedt diensten aan op het gebied van infraroodtechnologieën voor thermische beeldvorming die op grote schaal worden toegepast in verschillende scenario's, zoals altijd en overal toezicht houden op luchthavens, woningen, magazijnen enz., brandpreventie, industriële automatisering en inspectie, wetshandhaving, maritieme redding of andere missies onder extreme omstandigheden, waar gewone observatietechnologieën op basis van zichtbare lichtdetectie beperkt zijn...
Deze warmtebeeldcamera valt onder de Dual-Use verordening. Voor het (tijdelijk) exporteren van deze goederen naar landen buiten de Europese Unie heeft u een vergunning nodig.
Levering:
- 1x ThermTec Cyclops CP 340D Warmtebeeldcamera met 20mm en 40mm lens
- pluche zak
- Polsband
- USB-gegevenskabel
- Analoge videokabel
- Lens doekje
- Gebruiksaanwijzing (engels)
|
Merk:
|
|
ThermTec |
|
Model:
|
|
Cyclops CP 340D handheld |
|
Beeld Sensor:
|
|
384 x 288 (VOx) |
|
Pixel grootte:
|
|
12 µm
|
|
Spectraalgebied:
|
|
8-14 µm
|
|
Gevoeligheid (NETD):
|
|
25mk @ 300k |
|
Frame Rate:
|
|
50 Hz
|
|
Objective lens:
|
|
20mm en 40mm Dual FOV |
|
Aperture:
|
|
F1.0 |
|
Vergroting
|
|
1,9X - 3,8X |
|
Digitale vergroting:
|
|
1X - 6X doorlopende zoom |
|
Dradenkruis:
|
|
7, adjustment coordinates |
|
Gezichtsveld in graden:
|
|
13,1° x 9,9° / 6,6° x 4,9° |
|
Gezichtsveld op 100m:
|
|
22,96 x 17,32 m / 11,53 x 8,55 m |
|
Oogafstand:
|
|
40mm |
|
Exot pupil:
|
|
6mm |
|
Dioptrie:
|
|
+/- 5 |
|
Beeld Disply monitor:
|
|
0.39 inch, OLED, 1024 ×768 |
|
Kleurpalletten::
|
|
6: Black Hot, White Hot, Red Hot, Violet/Fusion, Green Hot, Gouden functie |
|
Photo/video playback:
|
|
Ja |
|
Kijk-modi:
|
|
Achtergrondmodus / Objectmodus / Target Outline Modus |
|
Hot Track:
|
|
Ja
|
|
GPS:
|
|
Ja
|
|
Real-time notificatie:
|
|
Ja
|
|
Detectieafstand 1 (mens):
|
|
1500 m |
|
Detectieafstand 2 (mens):
|
|
1300 m |
|
Opslag:
|
|
Ingebouwde geheugenmodule (32 Gb)
|
|
Video-opnames:
|
|
Ja
|
|
Wifi:
|
|
Wi-Fi-verbinding in twee richtingen; afstandsbediening via app |
|
Standby Modus:
|
|
Ja
|
|
Type aansluitingen:
|
|
Statiefaansluiting (1/4" schroefdraad) |
|
Batterijtype:
|
|
Interne lithium-ion met hoge capaciteit (18650x2) |
|
Batterijduur:
|
|
Ononderbroken werktijd ≥12h |
|
Batterij indicatie in scherm:
|
|
Ja
|
|
Type-C:
|
|
Ondersteunt opladen van de batterij, gegevensoverdracht en analoge video-uitvoer |
|
Werktemperatuur:
|
|
-20℃ / +50℃ |
|
Waterdichtheidsniveau:
|
|
IP67
|
|
Afmeting:
|
|
20 x 6,6 x 6,2 cm
|
|
Gewicht:
|
|
550 gram
|
|
Garantie:
|
|
1 jaar
|
|
Brochure in pdf:
|
|
Specificaties ThermTec Cyclops CP 340D Warmtebeeldcamera
|
|
Handleiding in pdf:
|
|
Manual ThermTec Cyclops CP 340D Warmtebeeldcamera
|
