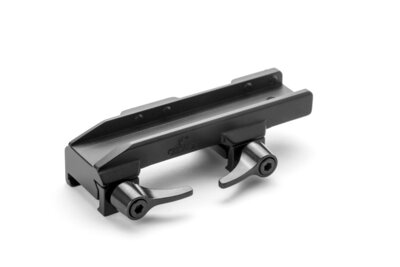

De Rusan One-piece quick-release mount - picatinny/weaver - LM rail is een 70° prism rail LM-Rails waren de afgelopen decennia een populaire montageoplossing in Europa. Het is sindsdien bijna volledig vervangen door andere, modernere montagetypes. Deze eendelige rail is prismatisch in zijn kruisvorm, waarbij de hoeken van de rail in een hoek van 70° zijn geplaatst - daarom werd hij ook wel de 70° prismarail genoemd. Dit type rail werd gebruikt bij Karl Kaps richtkijkers, enkele Noblex/Docter scopes en sommige Schmidt & Bender maken nog steeds gebruik van dit LM Rail systeem.
Montage van de Eendelige LM rail Mount 70° prism rail
De LM rail Mount 70° prism rail uit een deel is een standaard maat en zal dus niet afwijken tussen de verschillende merken richtkijkers waarbij dit type rail gebruikt wordt. De afmetingen zijn altijd het zelfde en de hoek van de rail is altijd 70 graden. Aan de basis is het 15 mm breed. In tegenstelling tot de SR-Rail voor Kahles en Swarovski kijkers en de VM/ZM-rail voor Zeiss is deze LM-Rail niet meteen klaar om gemonteerd te worden. Er zullen eerst 3 montage-gaten door de rail geboord moeten worden om de LM-Rail te kunnen vastzetten. Dit is specialistisch werk wat normaal alleen door een erkende wapensmid gedaan moet worden. Aangezien dit LM-Rail type gebruikt wordt door zeer hoge kwaliteit richtkijkers, die je niet zomaar even vervangt door een nieuwe, is deze eendelige LM rail Mount 70° prism rail een perfecte oplossing om uw High End richtkijker toch te kunnen monteren op een waever of picatinny rail.
Werking van de eendelige LM Rail Montage
De oude richtkijkers hadden op twee punten de LM-rail. Het eerste punt van het veiligstellen van de reikwijdte was op het doel ervan. Het werd gedaan vrij gelijkaardig aan dat van de Suhl of Duitse Claw mount. Het andere contactpunt bevond zich op de hoofdbuis van de richtkijker, ongeveer op dezelfde plaats als tegenwoordig. Om deze reden was de LM-rail aan de ene kant dun en aan de andere kant dik. Er was ook een hoogteverschil van beide rails en in de meeste gevallen moesten er op maat gemaakte montageoplossingen worden gemaakt om dit verschil te compenseren. Deze eendelige LM Rail montage is daar niet geschikt voor.
Geschiedenis van de LM Rail
Vroeger waren er niet zoveel normen. Dat is de reden waarom bijna elke afzonderlijke LM-rail individueel werd gemonteerd en op maat werd afgewerkt om met zijn vuurwapen bij de richtkijker te komen. Het resultaat waren hogere kosten en niet-uitwisselbare onderdelen. Om ervoor te zorgen dat de rail op zijn plaats bleef en de schietnauwkeurigheid niet in gevaar bracht, werd deze aan het geweer bevestigd met een gat dat door de rail en het geweer werd geboord, dat later met een schroef werd vastgemaakt. Het fungeerde ook als een terugslagstop. In de wereld van vandaag zijn er bijna geen producenten van scopes met LM rail meer op de markt. Alleen Karl Kaps, Noblex/Docter en Schmidt & Bender gebruiken dit montagesysteem.
LM-Rail met Quick Realease montage
Eendelige Quick Release mounts zijn montages waarmee u snel van optiek kunt wisselen. Daarnaast is het ook handig als u vaak uw richtkijker van het geweer wilt halen, bijvoorbeeld tijdens het transport. Dit doet echter niets af aan de stabiliteit van deze stalen mounts, want die zitten zeer vast op uw rails door de verstelbare quick release hendels. Na het demonteren hoeft u slechts een test schot te nemen om meteen weer op doel te geraken. Daarvoor dient u de montage wel altijd op de zelfde positie op uw rail te monteren.
Rusan Eendelige quick-release mount picatinny/weaver voor verschillende richtkijkers
Rusan One-piece quick-release mount zijn te verkrijgen voor verschillende richtkijker-types:
Over Rusan montages en wapen onderdelen
Rusan is een bedrijf dat werd opgericht in 1983 in Kroatië. In de eerste jaren specialiseerde zij zich uitsluitend in de metaalproductie, maar in de jaren 1990 hebben ze hun werk uitgebreid naar wapensmid diensten zoals het repareren en de productie van wapenonderdelen. In 2005 startte het bedrijf met de productie van haar eigen artikelen als onderdeel van Micron Ltd. Ze bieden vele speciale onderdelen zoals adapters, cartridge dummies, slagpinnen, mechanische sights, muzzle brakes, Picatinny en weaver rails, trigger-systemen enz. Tevens kunt u kiezen uit vele scope mounts. Ze staan bekend om hun zeer goede prijs-kwaliteit verhouding.
Levering:
- Rusan One-piece quick-release mount - picatinny/weaver - LM rail 70° prism rail
Specificaties Rusan Eendelige quick-release LM rail mount voor picatinny en weaver rail
| Merk:
|
|
Rusan
|
| Type:
|
|
Weaver ringen
|
| Artikelnummer:
|
|
Rusan-057-LM-R
|
| Op geweer te monteren:
|
|
Ja
|
| Montage:
|
|
Snelmontage Quick Release
|
| Montagebouw:
|
|
Eendelig
|
| Geschikt voor rail:
|
|
Weaver rail en Picatinny rail
|
| Geschikt voor richtkijker:
|
|
Scopes met LM 70° prism rail
|
| Snelmontage:
|
|
Ja
|
| Kanteling (Minute of angle):
|
|
Geen
|
| Verstelbaar in breedte:
|
|
Nee
|
| Verstelbaar in hoogte:
|
|
Nee
|
| Montagehoogte:
|
|
11 mm
|
| Materiaal:
|
|
staal
|
| Garantie:
|
|
10 jaar
|
