Met deze Leupold DeltaPoint Pro Red Dot Classic Smith and Wesson Revolver Mount kunt u de Leupold DeltaPoint gemakkelijk monteren op een Smith & Wesson Classic revolver (pre-drilled and tapped K, L, N & X frame). Hij wordt geleverd met schroeven voor montage van de pistool plaat en extra schroeven voor het monteren van DeltaPoint Pro op de montage plaat.


LET OP: Deze mount is alleen geschikt voor montage van de Leupold DeltaPoint Pro red dot en J-Point reflex sight. Andere red dots passen niet op deze mount. Als u de DeltaPoint Pro op een milled slide installeert, dan zijn deze mount base & Dovetail niet nodig.


Kwaliteit Leupold DeltaPoint Pro Smith and Wesson Revolver Mount

D.m.v. de Leupold DeltaPoint Pro Classic Revolver Mounts monteert u de Leupold DeltaPoint Pro op uw favoriete pistool via een stalen dovetail die de rear iron sight vervangt. Deze red dot montage is gemaakt van duurzame materialen en gebouwd met dezelfde hoge kwaliteit als die u gewend bent van Leupold. De Leupold DeltaPoint Pro Dovetail pistool montage zorgt ervoor dat uw red dot richtkijker schot na schot stevig gemonteerd blijft.


Kenmerken Classic Smith and Wesson Revolver Mount

• Montage plaat om red dot op revolvers te monteren
• Compatible met Smith and Wesson Classic pre-drilled and tapped K, L, N & X frame revolvers, inclusief .500 en .629
• Vervangt rear iron sight
• Snel en eenvoudig te monteren
• Sterk doch lichtgewicht machinaal staal
• gemaakt in de VS
• Red dot niet inbegrepen

Installatie van de Red dot mount op SW Classic Revolver

Stap 1: Verwijder de rear sight, maar bewaar deze met alle onderdelen voor toekomstig gebruik, indien nodig. Plaats de insert (10A) in de montage basis (10B) en plaats beide stukken op uw revolver zoals aangegeven in de afbeelding bovenaan dit artikel. Installeer de twee 6-48 x.210 schroeven door de Dovetail insert en in de laatste twee gaten dichtst bij de hammer in het frame van de revolver (figuur 2). Draai vast tot 20 inch pond torque.

Stap 2: Plaats de DeltaPoint Pro op de basis van montage, zodat de vier gaten in de bodem van de DeltaPoint Pro uitlijnen met de vier gaten in de montageplaat en de schroefgaten in de red dot en montage plaats in lijn staan(figuur 3). Schroef dan de red dot met de twee M4 x 14 mm schroeven vast met 20 inch pond torque. Uw red dot is nu klaar voor gebruik. Zero in en schieten maar!

Levering:

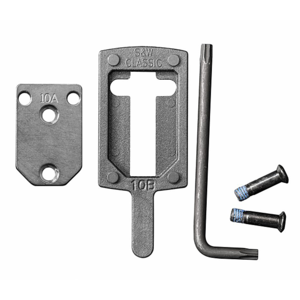

• 1x Leupold DeltaPoint Pro Red Dot Classic Smith and Wesson Revolver Mount
• 1x Dovetail met extra plaatje en schroeven
• 1x Imbussleutel
