Met de EGW S&W M&P Shield EZ Vortex Venom/Viper Sight Mount kunt u een Vortex Venom, Vortex Viper, Doctor, Burris Fastfire , Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight monteren op de bestaande dovetail mount van uw Smith and Wesson M&P Shield EZ pistool. In tegenstelling tot veel andere montage plaatjes, is deze mount gemaakt uit een stuk, waarbij de dovetail in de montageplaat geïntegreerd is. De benodigde schroeven voor montage worden bijgeleverd.


Past op:

• S&W M&P Shield EZ .380 ACP
• S&W M&P Shield EZ 9mm

Past NIET op:

• Smith & Wesson M&P Full Size  (klik op de links voor de passende mount)
• Smith & Wesson M&P 2.0 Full Size
• Smith & Wesson M&P 22 Full Size
• Smith & Wesson M&P Compact
• Smith & Wesson M&P 2.0 Compact
• Smith & Wesson SD9VE
• Smith & Wesson SD40VE
• Smith & Wesson M&P Shield
• S&W M&P .22 Compact  (klik op de link voor de passende mount)

Typische kenmerken EGW S&W M&P Shield EZ Sight Mount

• Uit één stuk vervaardigde volledig gefreesde dovetail mount
• Geschikt voor Burris Fastfire III, Doctor sight II en III, Vortex Venom en Viper, Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight Red Dots
• Speciaal ontworpen voor uw handgun slide
• Geen aanpassingen nodig, past in oorspronkelijke rear sight locatie
• Wijzigt het uiterlijk of de functionaliteit van het pistool niet permanent
• Gecoat met een duurzame harde geanodiseerde afwerking

HD EGW pistol mounts of pistool montages

EGW pistol mounts zijn uit één stuk vervaardigde HD EGW pistool montages. Hiermee kunt u heel eenvoudig en snel een red dot sight monteren op de meest populaire pistolen in Europa. Deze pistoolmontages van EGW zijn beschikbaar vele merken pistolen zoals; Glock, Colt 1911, GI, SW MP, S&W Revolver, Sig Sauer, Kimber, CZ, Walther en H&K pistolen en voor Bomar, LPA en Novak stijl rear sights. Tevens hebben we nu passende EGW handgun mounts voor .22 pistolen en revolvers.


Bron: https://youtu.be/aSOekQeQXuA


Installatie van de EGW S&W M&P Shield EZ Sight Mount

EGW red dot sight mounts zijn bedoeld om te worden geïnstalleerd vanaf links naar rechts (met de muzzle naar voren). De dovetail heeft een progressieve taper, wat zorgt voor eenvoudige installatie. U verwijdert de rear sight van uw pistool en vervangt deze door onze EGW montage, om zo uw Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight hierop te plaatsen. U kunt deze montage ook op elk moment weer eenvoudig verwijderen en uw originele rear sight weer terug plaatsen. Bevestigingsmateriaal is bijgeleverd.


Montage van een red dot sight op de S&W M&P Shield EZ

1. Verwijder de rear sight *
2. Installeer de EGW Sight Mount in de dovetail
3. Draai de stelschroef vast (indien van toepassing)
4. Plaats de red dot sight op de EGW Sight Mount (het plaatsen van een klein stukje papier tussen de red dot sight en de EGW mount, zal zorgen voor een betere verwijdering en zal Loctite op de red dot sight voorkomen.)
5. Breng blauwe Loctite aan op de meegeleverde schroeven
6. Draai de bevestigingsschroeven aan volgens Torque 15in / lbs
7. De bijgeleverde schroeven bij deze mount vereisen een 5/64'' inbussleutel voor de installatie

Levering:

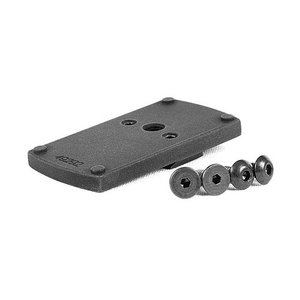

• 1x EGW S&W M&P Shield EZ Vortex Venom/Viper Sight Mount
• 2x Ronde Kop schroeven - voor Vortex Viper en Venom Sights
• 2x Platte Kop schroeven - voor Burris FastFire en Docter Sights

Merk:		EGW / Evolution Gun Works
Type:		Dovetail mount voor red dot sights
Artikelnummer:		EGW-49292
Past op:		Smith & Wesson M&P Shield EZ .380 ACP en Smith & Wesson M&P Shield EZ 9mm
Geschikt voor:		Vortex Viper/Venom, Burris FastFire, Crimson Trace CTS-1200, CTS-1300, Docter, Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight
Kleur:		zwart
Materiaal:		7075 Aluminum, mat gecoat met duurzame harde geanodiseerde afwerking
Coating:		Mat Zwart Hardcoat
Totale lengte:		46 mm / 1.811 inch
Totale breedte:		25,15 mm / .99 inch
Mounting hardware:		(2) 6-32 Button Head Screws, (2) 6-32 Flat Head Screws
