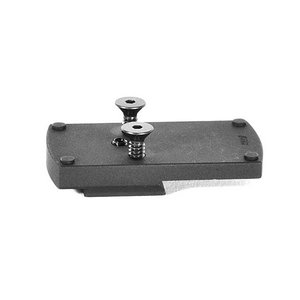

De S&W M&P .22 Compact Sight Mount van EGW monteert een Vortex Venom, Vortex Viper, Doctor, Burris Fastfire , Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight heel eenvoudig op de bestaande dovetail mount van uw Smith and Wesson M&P .22 Compact pistool. In tegenstelling tot veel andere montage plaatjes, is deze mount gemaakt uit een stuk, waarbij de dovetail in de montageplaat geïntegreerd is. De benodigde schroeven voor montage worden bijgeleverd.


Past op:

• S&W M&P .22 Compact
• * Gebruik van deze mount in combinatie met een red dot zal het gewicht te verhogen op de slide van uw vuurwapen. Dit kan leiden tot cycling kwesties vooral in .22s.

Past NIET op:

• Smith & Wesson M&P Full Size  (klik op de links voor de passende mount)
• Smith & Wesson M&P 2.0 Full Size
• Smith & Wesson M&P 22 Full Size
• Smith & Wesson M&P Compact
• Smith & Wesson M&P 2.0 Compact
• Smith & Wesson SD9VE
• Smith & Wesson SD40VE
• Smith & Wesson M&P Shield
• Smith & Wesson M&P Shield EZ .380  (klik op de link voor de passende mount)
• Smith & Wesson M&P Shield EZ 9mm

Typische kenmerken EGW S&W M&P .22 Compact Sight Mount

• Uit één stuk vervaardigde volledig gefreesde dovetail mount
• Geschikt voor Burris Fastfire III, Doctor sight II en III, Vortex Venom en Viper, Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight Red Dots
• Speciaal ontworpen voor uw handgun slide
• Geen aanpassingen nodig, past in oorspronkelijke rear sight locatie
• Wijzigt het uiterlijk of de functionaliteit van het pistool niet permanent
• Gecoat met een duurzame harde geanodiseerde afwerking

HD EGW pistol mounts of pistool montages

EGW pistol mounts zijn uit één stuk vervaardigde HD EGW pistool montages. Hiermee kunt u heel eenvoudig en snel een red dot sight monteren op de meest populaire pistolen in Europa. Deze pistoolmontages van EGW zijn beschikbaar vele merken pistolen zoals; Glock, Colt 1911, GI, SW MP, S&W Revolver, Sig Sauer, Kimber, CZ, Walther en H&K pistolen en voor Bomar, LPA en Novak stijl rear sights. Tevens hebben we nu passende EGW handgun mounts voor .22 pistolen en revolvers.


Bron: https://youtu.be/aSOekQeQXuA


Installatie van de S&W M&P .22 Compact Sight Mount

EGW red dot sight mounts zijn bedoeld om te worden geïnstalleerd vanaf links naar rechts (met de muzzle naar voren). De dovetail heeft een progressieve taper, wat zorgt voor eenvoudige installatie. U verwijdert de rear sight van uw pistool en vervangt deze door onze EGW montage, om zo uw Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight hierop te plaatsen. U kunt deze montage ook op elk moment weer eenvoudig verwijderen en uw originele rear sight weer terug plaatsen. Bevestigingsmateriaal is bijgeleverd.


Montage van een red dot sight op de S&W M&P .22 Compact Sight Mount

1. Verwijder de rear sight *
2. Installeer de EGW Sight Mount in de dovetail
3. Draai de stelschroef vast (indien van toepassing)
4. Plaats de red dot sight op de EGW Sight Mount (het plaatsen van een klein stukje papier tussen de red dot sight en de EGW mount, zal zorgen voor een betere verwijdering en zal Loctite op de red dot sight voorkomen.)
5. Breng blauwe Loctite aan op de meegeleverde schroeven
6. Draai de bevestigingsschroeven aan volgens Torque 15in / lbs
7. De bijgeleverde schroeven bij deze mount vereisen een 5/64'' inbussleutel voor de installatie

Levering:

• 1x EGW S&W M&P .22 Compact Vortex Venom/Viper, Burris FastFire, Docter Sight Mount
• 2x Ronde Kop schroeven - voor Vortex Viper en Venom Sights
• 2x Platte Kop schroeven - voor Burris FastFire en Docter Sights

Merk:		EGW / Evolution Gun Works
Type:		Dovetail mount voor red dot sights
Artikelnummer:		EGW-49327
Past op:		S&W M&P .22 Compact
Geschikt voor:		Vortex Viper/Venom, Burris FastFire, Crimson Trace CTS-1200, CTS-1300, Docter, Konus Sight-Pro Fission 2.0, Sightmark Mini Shot reflex sight en Firefield Mini Shot reflex sight
Kleur:		zwart
Materiaal:		7075 Aluminum, mat gecoat met duurzame harde geanodiseerde afwerking
Coating:		Mat Zwart Hardcoat
Totale lengte:		46 mm / 1.811 inch
Totale breedte:		25,15 mm / .99 inch
Mounting hardware:		(2) 6-32 Button Head Screws, (2) 6-32 Flat Head Screws, (1) 6-32 Set Screw
