Met de EGW DeltaPoint Pro S&W Revolver Sight Mount kunt u uw Leupold DeltaPoint Pro, JPoint, Shield RMS/RMSc/SMS, Redfield Accelerator en Optima sight heel eenvoudig op de bestaande dovetail mount van uw Smith & Wesson Revolver monteren. In tegenstelling tot veel andere montage plaatjes, is deze mount gemaakt uit een stuk, waarbij de dovetail in de montageplaat geïntegreerd is. De benodigde schroeven voor montage worden bijgeleverd.
Past op:
- Smith & Wesson K Frame Revolvers
- Smith & Wesson L Frame Revolvers
- Smith & Wesson N Frame Revolvers
- Smith & Wesson X Frame Revolvers
- Als uw revolver niet geboord en getapt is, zal deze mount niet werken. De beste manier om te controleren of deze wel / niet geboord en getapt is, is om de cilinder te openen en de rib eronder. Hier moeten gaten door geboord en getapt zijn. Als die er niet zijn (zoals de bovenstaande afbeelding), dan zal deze mount niet werken, voordat u het pistool geboord en getapt heeft. U kunt de top strap door een competente en gekwalificeerde wapensmid met de standaard S & W gatenpatroon laten boren, om zo dit montageplaatje toch te kunnen monteren.
Typische kenmerken DeltaPoint Pro S&W Revolver Sight Mount
- Uit één stuk vervaardigde volledig gefreesde dovetail mount
- Geschikt voor Leupold DeltaPoint Pro 2.5 en 7.5, JPoint, Shield RMS/RMSc/SMS, Redfield Accelerator en Optima red dot sights
- Speciaal ontworpen voor uw Smith and Wesson Revolver
- Geen aanpassingen nodig, past in oorspronkelijke rear sight locatie
- Wijzigt het uiterlijk of de functionaliteit van het pistool niet permanent
- Gecoat met een duurzame harde geanodiseerde afwerking
EGW pistol mounts of pistool montages
EGW pistol mounts zijn uit één stuk vervaardigde HD EGW pistool montages. Hiermee kunt u heel eenvoudig en snel een red dot sight monteren op de meest populaire pistolen in Europa. Deze pistoolmontages van EGW zijn beschikbaar vele merken pistolen zoals; Glock, Colt 1911, GI, SW MP, S&W Revolver, Sig Sauer, Kimber, CZ, Walther en H&K pistolen en voor Bomar, LPA en Novak stijl rear sights. Tevens hebben we nu passende EGW handgun mounts voor .22 pistolen en revolvers.
installatie van de EGW S&W Revolver Sight Mount
EGW red dot sight mounts zijn bedoeld om te worden geïnstalleerd vanaf links naar rechts (met de muzzle naar voren). De dovetail heeft een progressieve taper, wat zorgt voor eenvoudige installatie. U verwijdert de rear sight van uw pistool en vervangt deze door onze EGW montage, om zo uw VLeupold DeltaPoint Pro, JPoint, Shield RMS/RMSc/SMS, Accelerator of Redfield Optima red-dot sights hierop te plaatsen. U kunt deze montage ook op elk moment weer eenvoudig verwijderen en uw originele rear sight weer terug plaatsen. Bevestigingsmateriaal is bijgeleverd.
Hoe monteert u een red dot sight op de DeltaPoint Pro S&W Revolver Sight Mount
- Verwijder de rear sight *
- Installeer de EGW Sight Mount in de dovetail
- Draai de stelschroef vast (indien van toepassing)
- Plaats de red dot sight op de EGW Sight Mount (het plaatsen van een klein stukje papier tussen de red dot sight en de EGW mount, zal zorgen voor een betere verwijdering en zal Loctite op de red dot sight voorkomen.)
- Breng blauwe Loctite aan op de meegeleverde schroeven
- Draai de bevestigingsschroeven aan volgens Torque 15in / lbs
- De bijgeleverde schroeven bij deze mount vereisen een 5/64'' inbussleutel voor de installatie
* Wijziging van uw vuurwapen kan de garantie van de fabrikant teniet te doen. Dit product moet worden geïnstalleerd en gecontroleerd door een gekwalificeerde wapensmid. Geen enkele aansprakelijkheid wordt uitgedrukt of geïmpliceerd voor schade die kan het gevolg zijn van onjuiste installatie of het gebruik van dit product.
Bron:
https://youtu.be/v_i8sluKp_E
Levering:

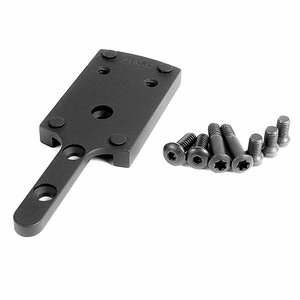

- 1x EGW DeltaPoint Pro S&W Revolver Sight Mount (past ook op Shield RMS/RMSc/SMS, JPoint, Redfield Accelerator, Optima)
- 2x 6-32 Bolkopschroeven
- 1x 6-32 X 3/16 Stelschroef
| Merk: |
 |
EGW / Evolution Gun Works |
| Type: |
|
Dovetail mount voor red dot sights |
| Artikelnummer: |
|
EGW-49417 |
| Past op: |
|
Smith & Wesson K, L, N en X Frame Revolvers |
| Geschikt voor: |
|
Leupold DeltaPoint Pro, JPoint, Shield RMS/RMSc/SMS, Redfield Accelerator, Optima |
| Kleur: |
|
zwart |
| Materiaal: |
|
7075 Aluminum, mat gecoat met duurzame harde geanodiseerde afwerking |
| Coating: |
|
Mat Zwart Hardcoat |
| Totale lengte: |
|
40,74 mm / 1.604 inch |
| Totale breedte: |
|
25,15 mm / .99 inch |
| Mounting hardware: |
|
(2) 6-32 Button Head Screws, (1) 6-32 X 3/16 Set Screw |
